在人類的生命架構中，肩膀的舒展、肘部的屈伸、膝蓋的騰挪，皆由“關節”這一精密生物樞紐驅動。而對于人形機器人來說，關節同樣是實現各種復雜動作的關鍵所在。今天，我們就來解鎖關節的技術密碼，讀懂人形機器人如何擁有高度仿生的運動能力。

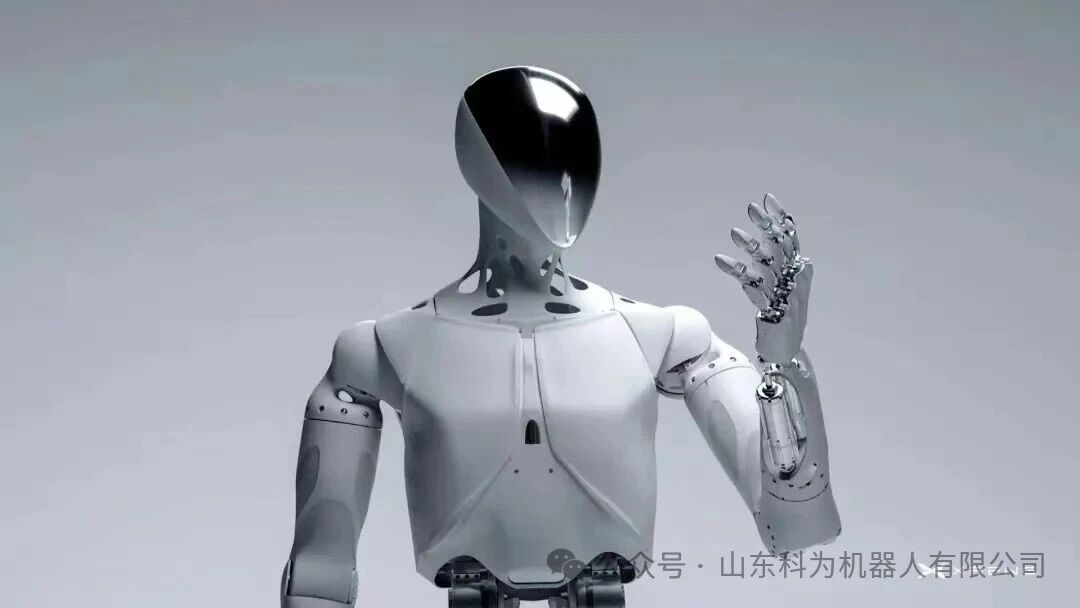

圖片來源于小鵬IRON機器人
驅動控制電路
關節的“神經中樞”，準確律動的指令核心
驅動控制電路是旋轉關節的“大腦與神經”，連接電源、主控、編碼器、傳感器與電機，通過精密信號處理與邏輯運算，掌控每一次轉動的精度與穩定性。
01三環控制體系：力、速、位的閉環協同
◎電流環決定關節施力大小，如同肌肉收縮力度；
◎速度環調控動作快慢節奏，平衡動力與平穩性；
◎位置環鎖定最終運動姿態，確保關節準確抵達預設位置。
02傳感數據融合：感知與反饋的橋梁
◎?qū)崟r采集編碼器、力矩相關傳感數據，通過總線上傳至全局控制系統；
◎接收上位機下發的位置、速度、力矩等參數，執行本地底層控制；
◎配合剛度、阻尼等參數調整，實現關節“軟硬切換”與阻抗控制，平衡性能與安全性。
03電源防護機制：穩定運行的安全屏障
◎集成過流、過溫、欠壓/過壓等防護功能，避免器件損壞；
◎配備電源軟啟動與電流傳感器接口，支持大電流輸出，兼顧響應速度與穩定性。
無框電機
集成化動力核心，輕量化設計的關鍵環節
01極簡結構設計：嵌入關節的動力單元
摒棄傳統電機的機殼與輸出軸，僅由定子和轉子兩部分構成，更好地適配關節內部安裝需求。
►定子固定不動，線圈通電產生驅動磁場；
►轉子嵌有永磁體，隨磁場轉動輸出動力，結構緊湊且動力傳遞直接。
02高度集成優勢：體積與性能的雙重優化
無框設計讓電機與關節結構深度融合，實現多重性能優化。
►采用同軸一體化安裝方式，與減速器、編碼器等部件緊密配合，大幅縮減關節體積；
►無額外安裝空間需求，減少整體重量，同時提高動力響應速度，適配高頻次、高精度動作需求。
03可靠性能表現：適配復雜運動場景
憑借無接觸、低磨損的結構特點，展現出高可靠性與抗干擾能力。
►磁編碼技術避免機械磨損，延長使用壽命；
►快速電磁響應特性，讓關節能跟隨控制指令，實現敏捷啟停與姿態調整。

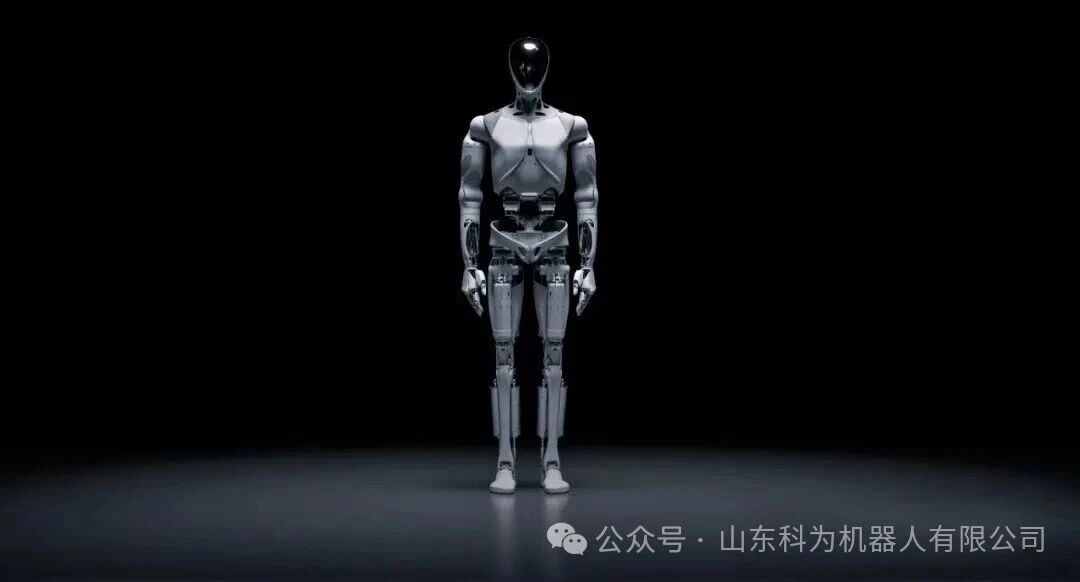

圖片來源于小鵬IRON機器人
減速器
動力“準確轉換器”，扭矩與速度的平衡藝術
01核心功能定位：動力形態的優化重構
電機輸出的高速低扭矩動力，需經減速器轉換為關節所需的低速高扭矩輸出。
▣提高關節負載能力，滿足機器人承重、發力等應用需求；
▣減少運動速度波動，提高位置控制精度，讓動作更平穩順滑。
02主流類型解析：適配不同場景需求
人形機器人領域以諧波減速器與行星減速器為兩種主要選擇，其各具技術優勢。
▣行星減速器：由太陽輪、行星輪、內齒圈與行星架組成，結構簡單緊湊；傳動效率高、承載能力強，適配對體積與成本有要求的場景；
▣諧波減速器：通過波發生器、柔性齒輪與剛性齒輪的嚙合傳動，減速比大、回程間隙�。唤Y(jié)構輕量化、精度高，是空間受限場景的理想方案。
力矩傳感器
關節的“觸覺神經”，柔性交互的智能根基
01感知核心原理：力與電信號的轉換藝術
力矩傳感器的本質是將扭轉力轉換為可識別的電信號，模擬人類肌肉的受力感知能力。
❐主流采用應變片式、磁致伸縮式等原理，其中應變片式因可靠性高、成本可控而應用廣泛；
❐核心作用是讓機器人知曉自身施力大小，為準確控制提供數據支撐。
02主流實現方案：無傳感器的力矩估算
出于成本、體積與可靠性考量，行業普遍采用間接估算方案替代直接傳感器。
❐采集電機電流數據，利用電流與力矩的正比關系獲取基礎力矩參考；
❐結合編碼器的位置、速度數據，捕捉關節運動狀態；
❐通過運動學/動力學模型變換，將電機側力矩推算至關節輸出端，實現準確力矩反饋。

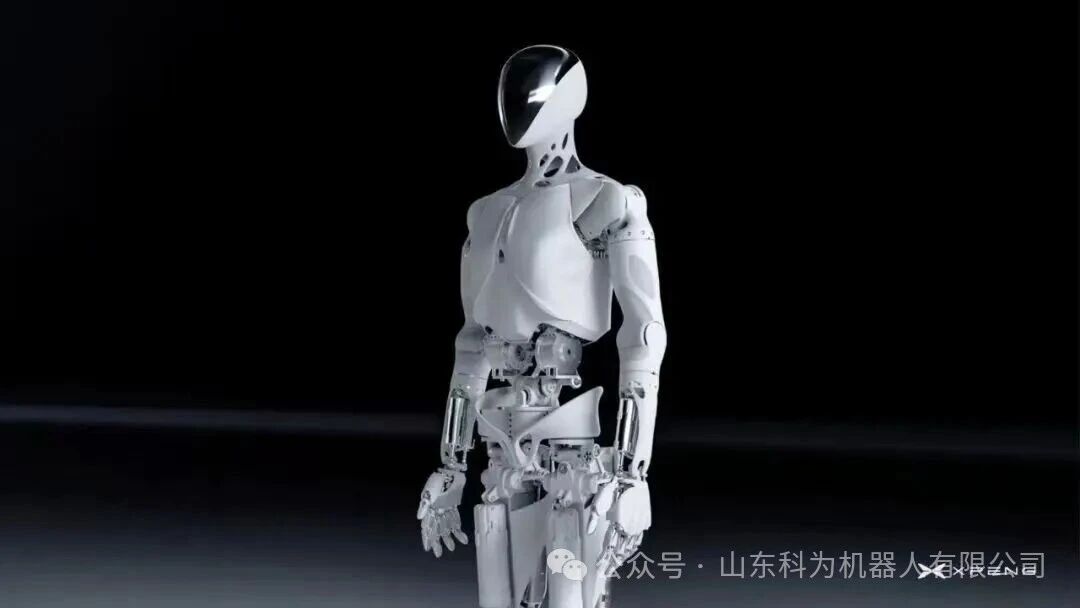

圖片來源于小鵬IRON機器人
關節技術演進
人形機器人邁向?qū)嵱没暮诵囊?/strong>
旋轉關節并非孤立部件，而是驅動控制、動力輸出、傳動減速與力矩感知技術等的高度集成體。其性能直接決定人形機器人的運動精度、靈活性、負載能力與安全可靠性，是機器人從實驗室走向?qū)嶋H應用的核心技術瓶頸。
從工業機械臂的基礎關節到如今人形機器人的高精度旋轉關節，技術演進始終圍繞“集成化、輕量化、高精度、低成本”四大方向。未來，隨著材料技術、控制算法與制造工藝的突破，關節將變得更小巧、更高效、更可靠，推動人形機器人在工業生產、服務消費、醫療健康等領域?qū)崿F(xiàn)規�；瘧�。
|
